P18 Schaltanlagen
In Schaltanlagen, als Zentrum jeder Installation, fließen alle Leitungen zusammen. Energieversorgung, Informationsverarbeitung, Glocken, Beleuchtung, Alarmanlagen und Heizung finden hier ihren Platz. Durch unseren Schaltanlagenbau können wir die Verteilungen den örtlichen Gegebenheiten individuell anpassen.

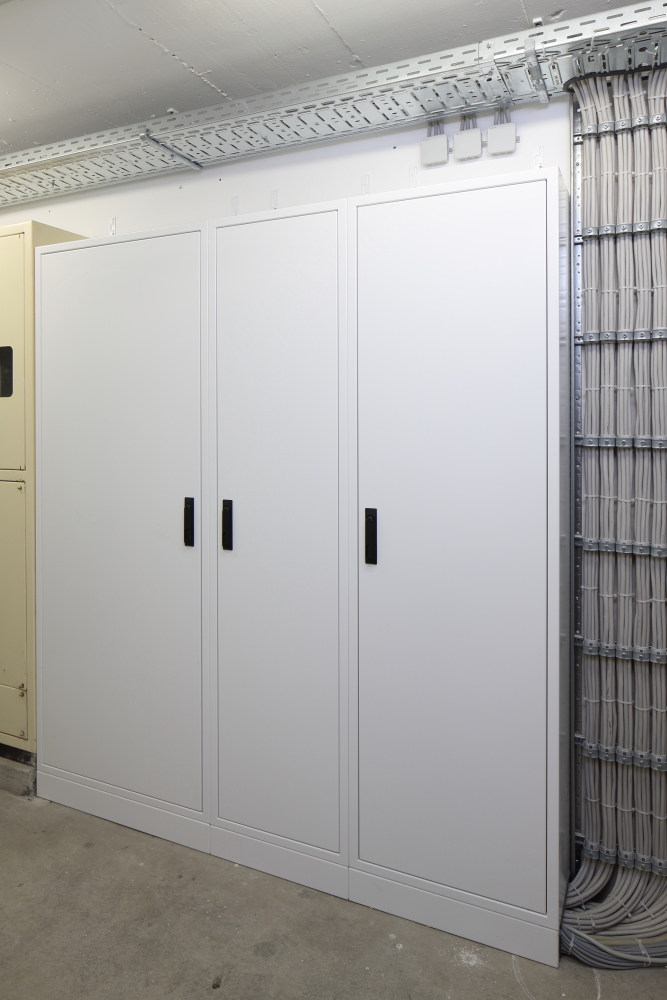

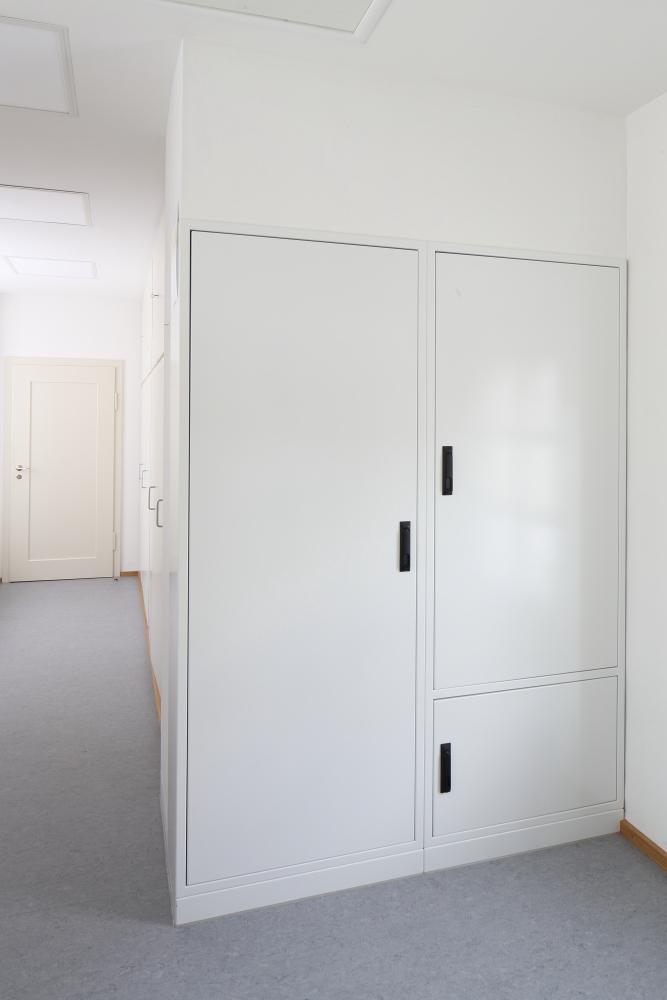

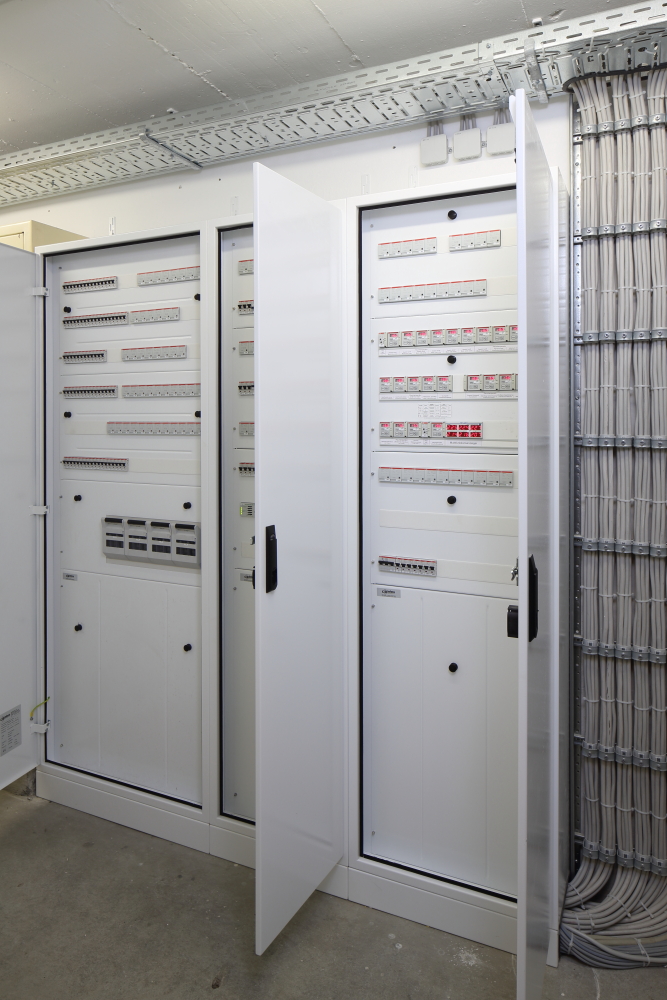

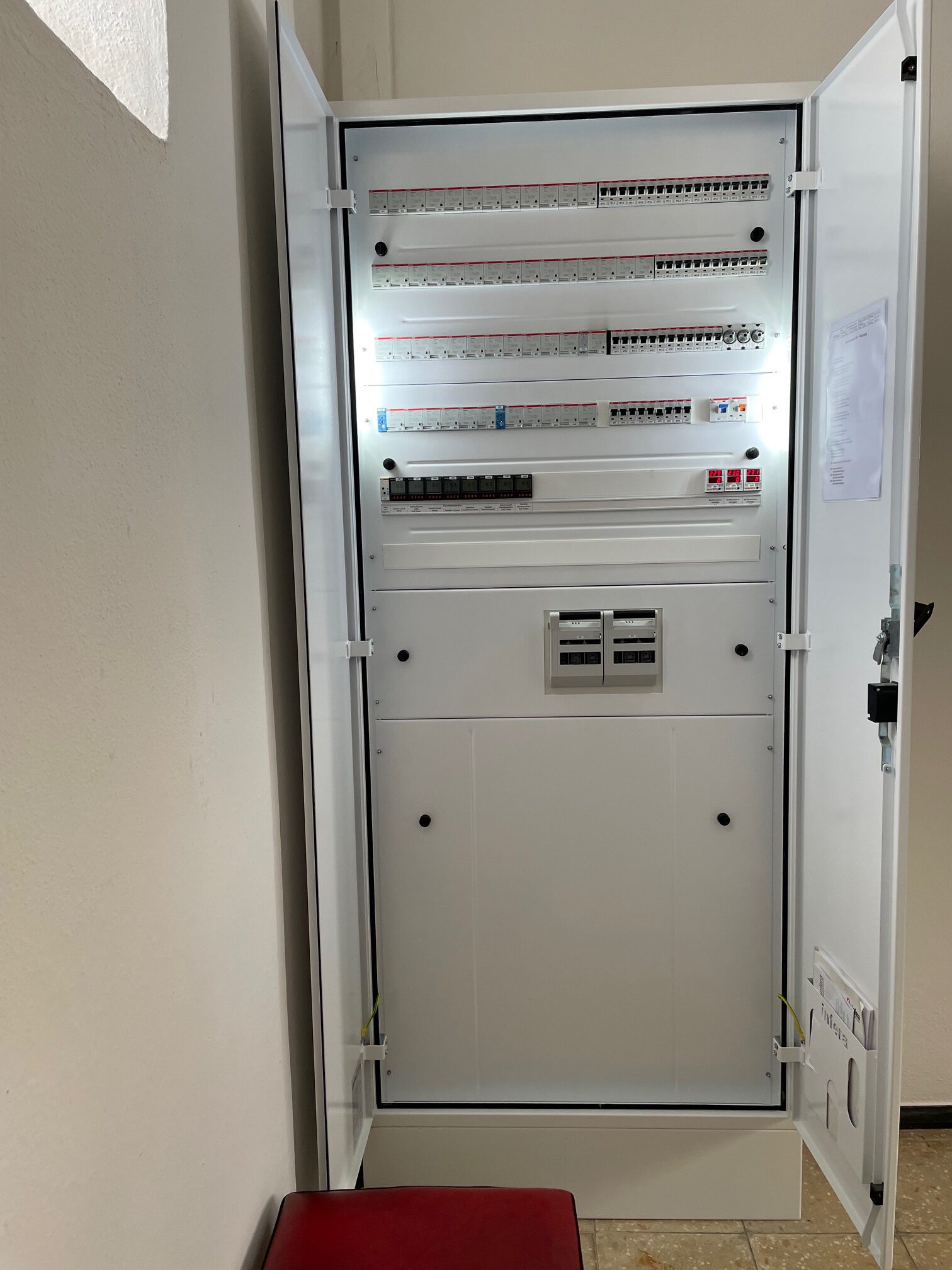

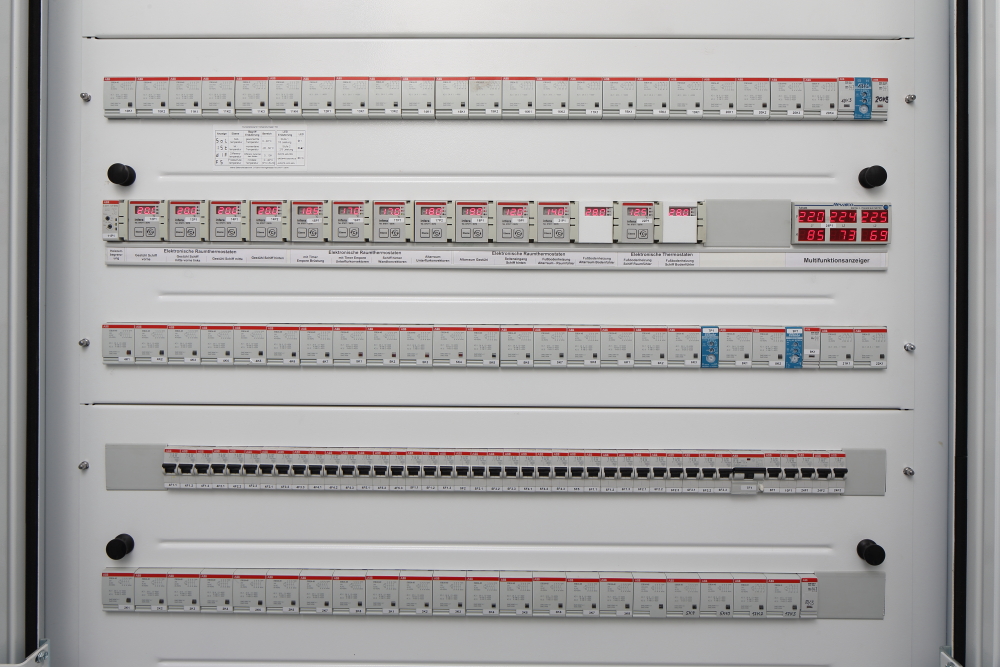

. Schaltschrank .
als Normverteiler oder Sonderverteiler
aus Stahlblech,
Farbe: Standard RAL 9010 oder Sonderfarbe, pulverbeschichtet,
komplett bestückt und auf Klemmen
verdrahtet
z.B. :
- Zählerverteilung
- Heizungsverteilung
- Allgemeinverteilung
aus Stahlblech,
Farbe: Standard RAL 9010 oder Sonderfarbe, pulverbeschichtet,
komplett bestückt und auf Klemmen
verdrahtet
z.B. :
- Zählerverteilung
- Heizungsverteilung
- Allgemeinverteilung
Typ:
VT
Maße:
Ausführung projektbezogen, auf Anfrage
Leistung:

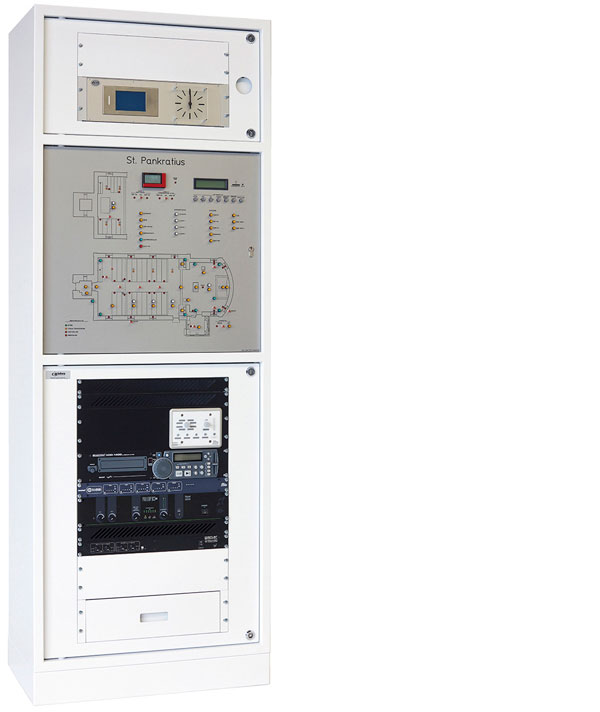

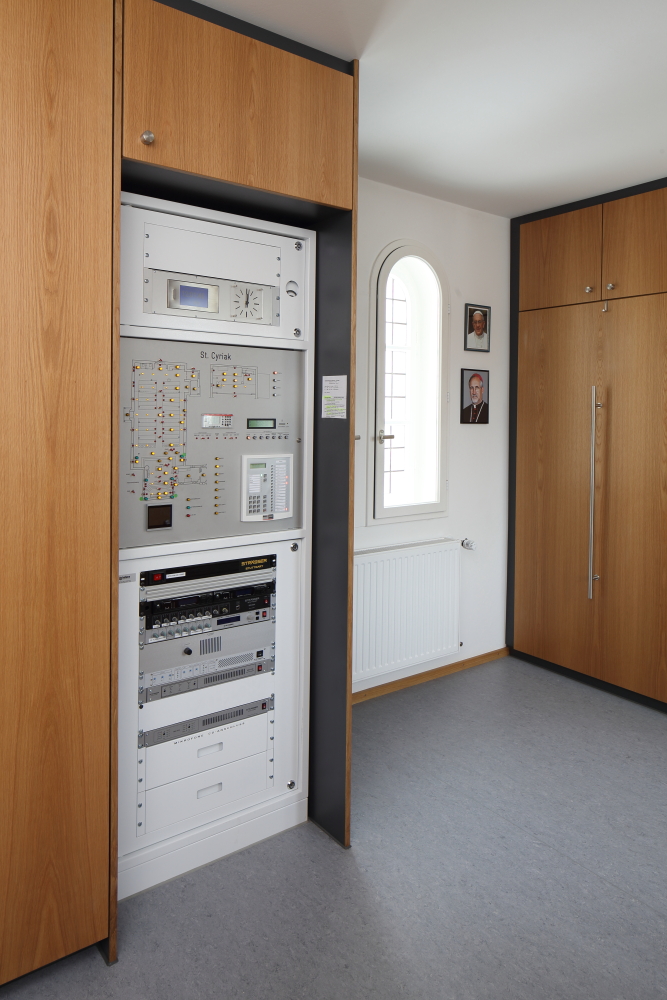

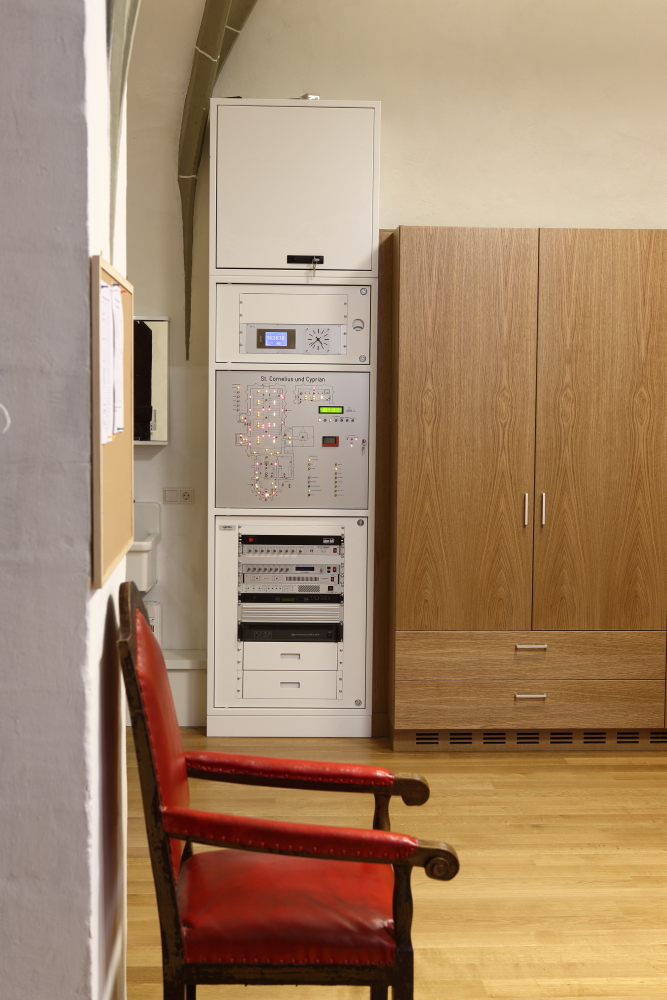

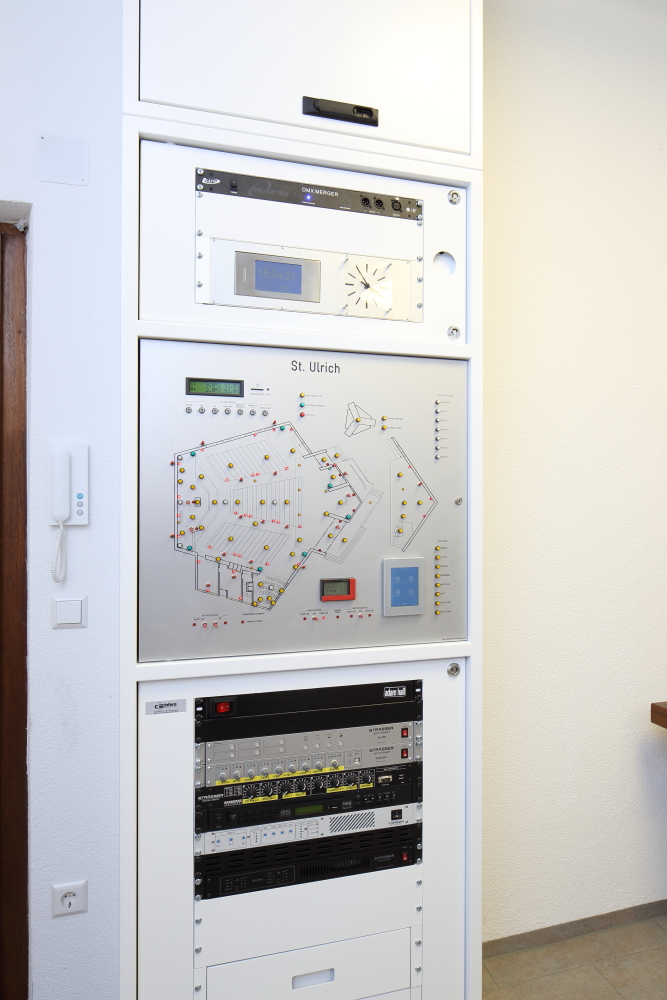

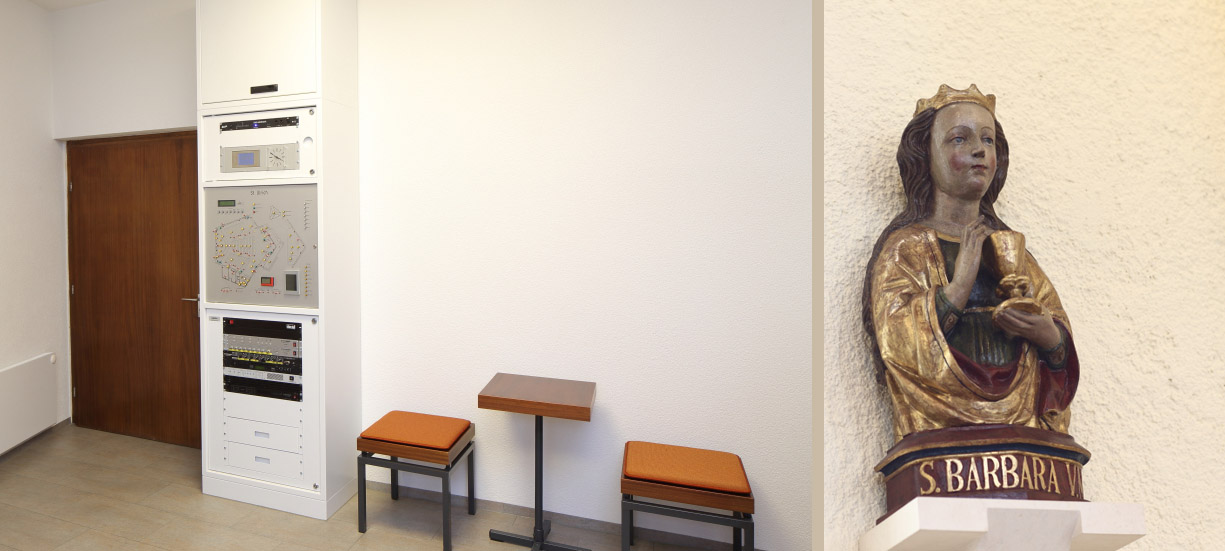

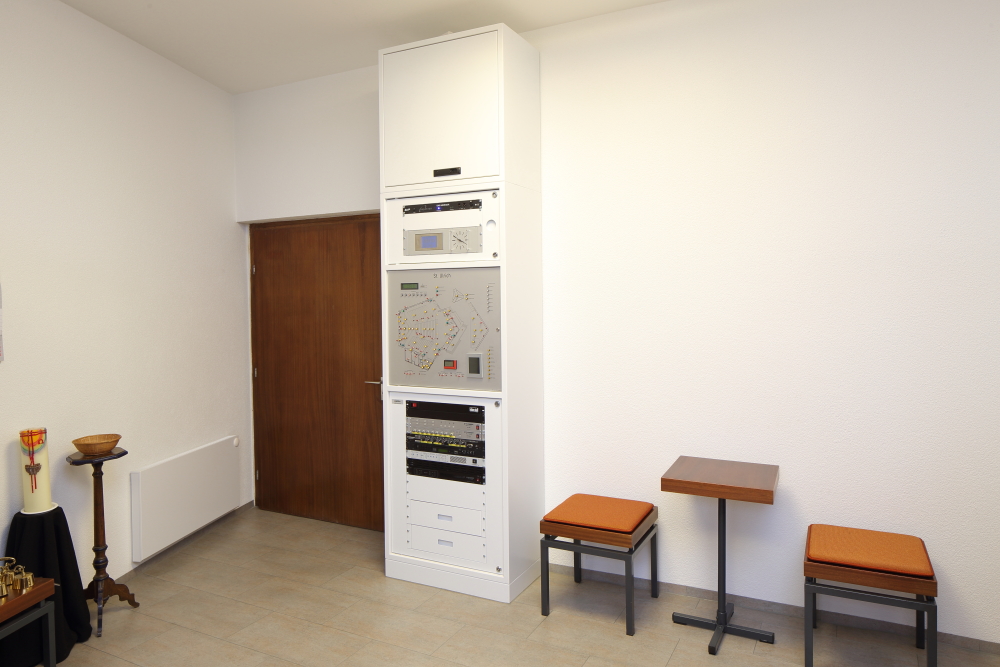

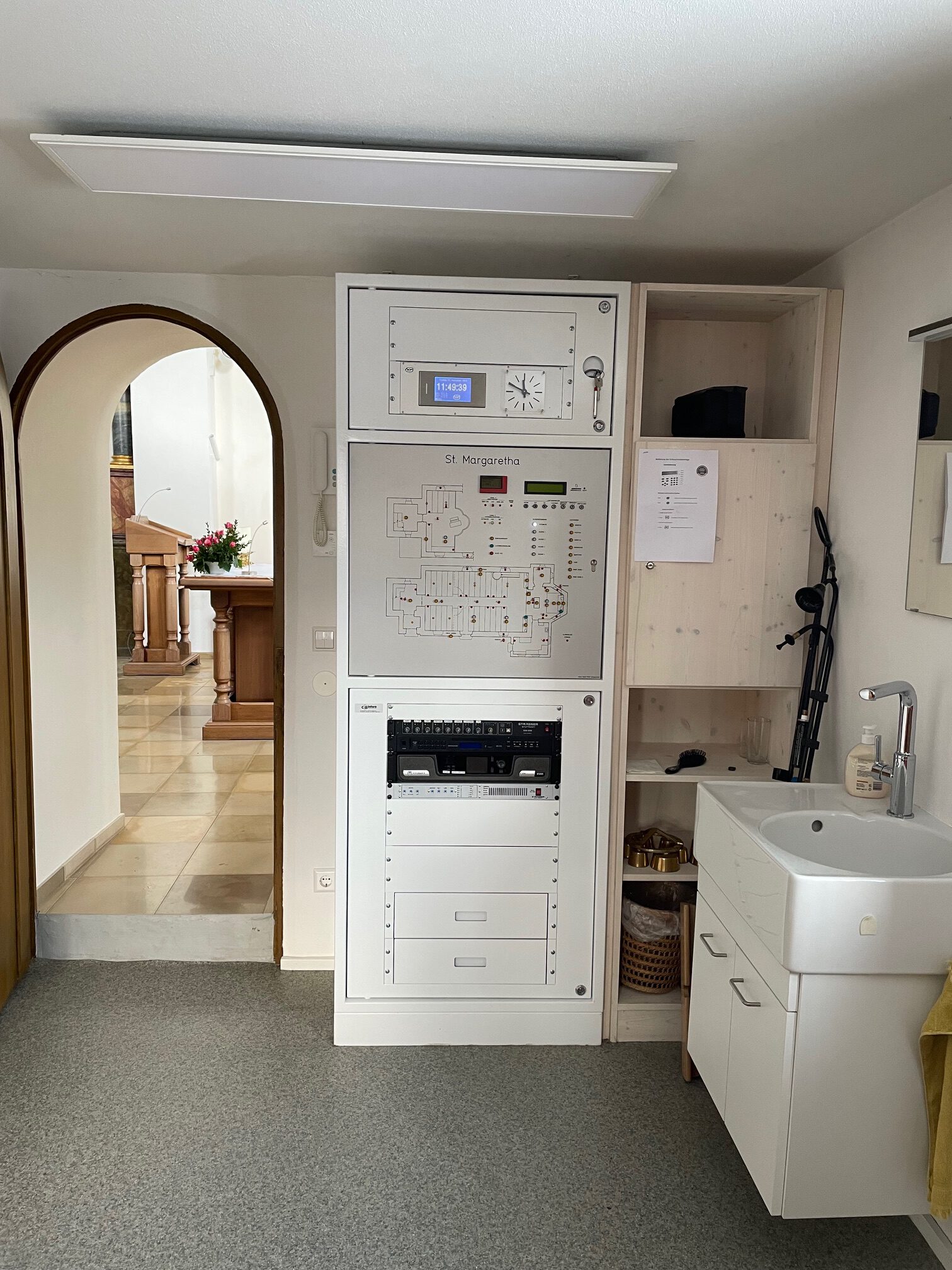

. Medienschrank für Kirchen .
Standardmaße:
H/B/T: 2100 x 760 x 450 mm
oder Sonderabmessungen,
Farbe: Standard RAL 9010 oder Sonderfarbe, pulverbeschichtet,
komplett bestückt und auf Klemmen
verdrahtet z.B.:
- Platz für Mutteruhr in 19”-Technik
- Platz für Alarmanlage
- Bedientableau mit graviertem Grunddriß
- Platz für ELA-Anlage in 19”-Technik
H/B/T: 2100 x 760 x 450 mm
oder Sonderabmessungen,
Farbe: Standard RAL 9010 oder Sonderfarbe, pulverbeschichtet,
komplett bestückt und auf Klemmen
verdrahtet z.B.:
- Platz für Mutteruhr in 19”-Technik
- Platz für Alarmanlage
- Bedientableau mit graviertem Grunddriß
- Platz für ELA-Anlage in 19”-Technik
Typ:
Maße:
Ausführung projektbezogen, auf Anfrage
Leistung:

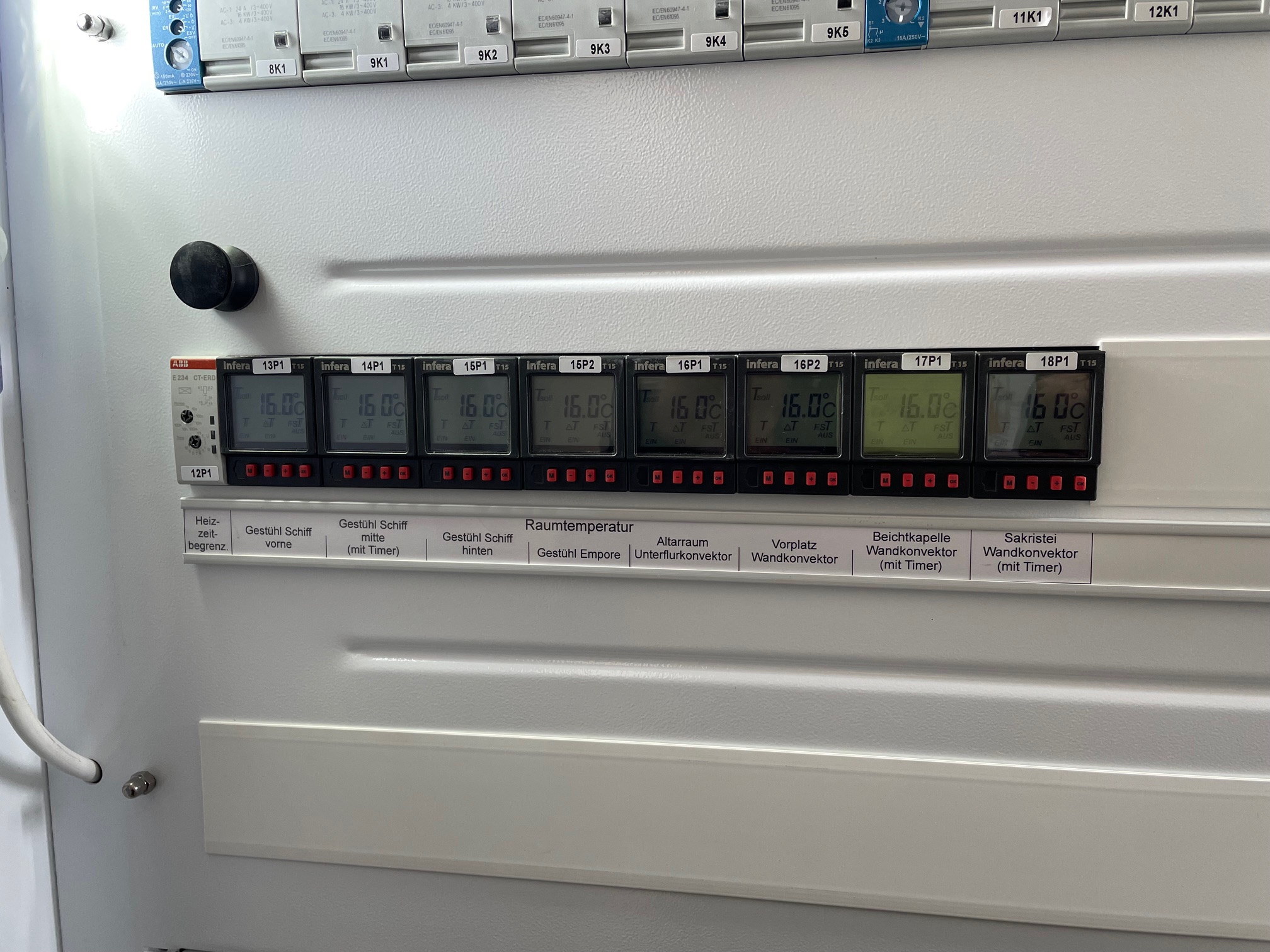

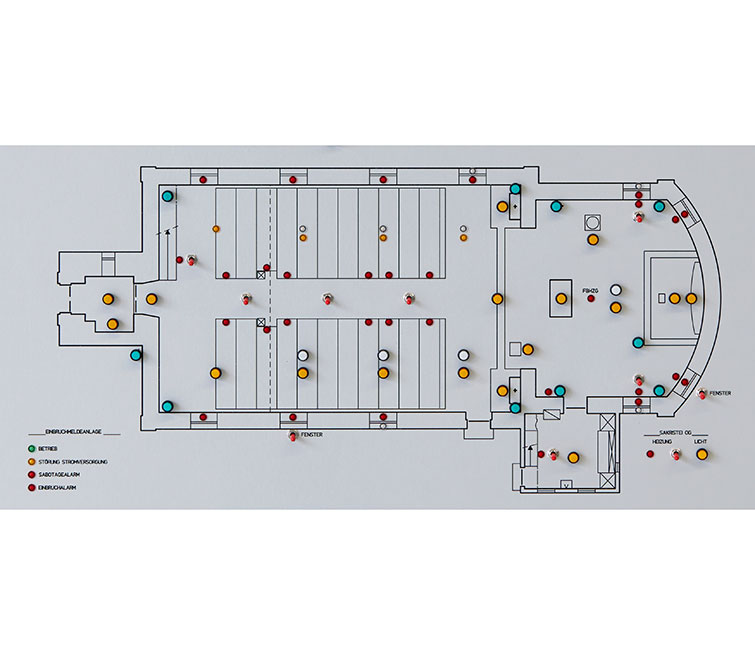

. Bedientableau auf/unter Putz .
In seperatem Gehäuse, oder auf Verteilertüre,
Farbe: Standard RAL 9010 oder Sonderfarbe,
pulverbeschichtet oder auf die Türe der
Verteilung montiert,
aufklappbar mit Abhebescharnieren,
Frontplatte aus Aluminium eloxiert,
mit aufgraviertem Grundriß schwarz ausgelegt,
komplett bestückt und auf Klemmen
verdrahtet z.B.:
- Bedienelemente für Heizung
- Alarmanlage,
- Beleuchtung, Glocken, Lüftungsregler, usw....
Farbe: Standard RAL 9010 oder Sonderfarbe,
pulverbeschichtet oder auf die Türe der
Verteilung montiert,
aufklappbar mit Abhebescharnieren,
Frontplatte aus Aluminium eloxiert,
mit aufgraviertem Grundriß schwarz ausgelegt,
komplett bestückt und auf Klemmen
verdrahtet z.B.:
- Bedienelemente für Heizung
- Alarmanlage,
- Beleuchtung, Glocken, Lüftungsregler, usw....
Typ:
TH20
Maße:
Ausführung projektbezogen, auf Anfrage
Leistung:

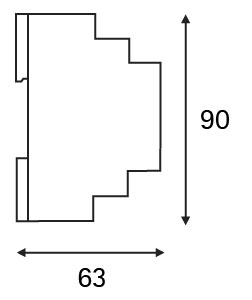

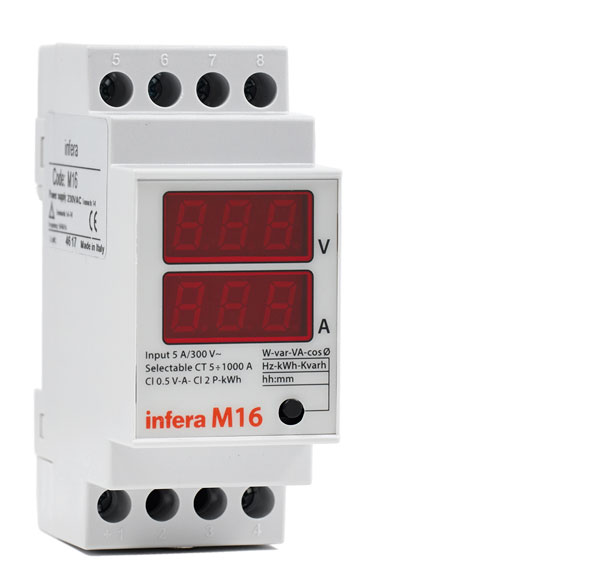

. Multifunktionsanzeige .
Zur Anzeige von Strom und Spannung
Typ:
M16
Maße:
B: 2 TE (36mm)
Montageart:
Schaltleistung:
Anschlußklemmen:
Wandleranschluß:
Einstellbereich der Wandlerübersetzung / 5A:
Anzeige:
Bedienung:
Schutzart:
Schutzklasse:
Betriebstemperatur:
Montageart:
Schaltleistung:
Anschlußklemmen:
Wandleranschluß:
Einstellbereich der Wandlerübersetzung / 5A:
Anzeige:
Bedienung:
Schutzart:
Schutzklasse:
Betriebstemperatur:
Leistung:
230 V / 50 Hz + - 10%
Schaltschrankeinbau,
DN-Schiene
10A; 250V~
6 Aufzugsklemmen
davon 2 Aufzugsklemmen
für externen Wandleranschluß
5 bis 999 in 5A-Schritten
3-stellige
7-Segmentanzeige
1 Taste
IP 20
II
bei bestimmungsgemäßer Montage
-20ºC ...50ºC
Schaltschrankeinbau,
DN-Schiene
10A; 250V~
6 Aufzugsklemmen
davon 2 Aufzugsklemmen
für externen Wandleranschluß
5 bis 999 in 5A-Schritten
3-stellige
7-Segmentanzeige
1 Taste
IP 20
II
bei bestimmungsgemäßer Montage
-20ºC ...50ºC
